系統解決方案

要性

解決水錘安全防護

對長距離輸水系統中水錘壓力進行及時監測，對水錘監測數據進行分析，對管線運行安全進行防護，防止小型水錘發生導致的管道疲勞，接口膠圈變形脫出、管道漏口產生，防止大型水錘發生導致的管道爆管，分析歷史停泵、關閥操作，對已發送事故復盤，為運行操作提供建議，保障供水系統安全。

解決管網在線監測

在管道沿線安裝監測設備，建立SCADA監測系統對管線運行狀態進行監測。當監測設備的測量值發生異常變化時，根據建立智能算法來自動判斷輸水管發生爆漏事故，并可通過建立基于瞬變流水力模型算法的爆管位置模型快速確定爆管位置，縮短搶維修時間，將事故造成的損失減到低。

解決管道漏損隱患

通過管道上的水聽器，及時發現并定位滲漏發生的位置，指導工作人員對漏損管道進行維修，降低對水資源的浪費，提高管線運行安全。建立長輸管線漏失監測和控制系統，為高效解決輸水管線滲漏問題提供技術支撐，對于保障輸水管線的正常運行具有重要的現實意義。

系統設計

硬件終端

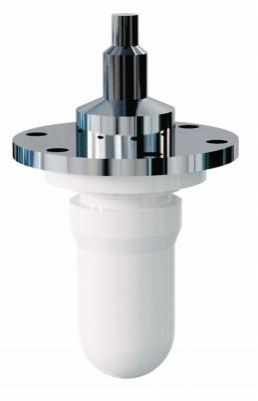

水聽器

水聽器監聽管道泄露的聲音異常，通過無線組網，形成水聽器傳感器陣列，利用泄漏的信號傳播時差檢測技術得到管道泄漏的位置和漏損情況。

無線水聽器傳感陣列系統，是一種先進的監控預警系統。該系統靈敏度高，適用性強，實時性好，能實現單點高精度振動信號探測、定位和多點振動同步檢測與定位。

高頻壓力傳感器

利用高頻率采集壓力傳感裝置，監測管道中瞬變的壓力信號，并轉換為瞬變事件進行分析，識別發生頻率高、幅度變化大的瞬態壓力事件，結合管路結構、材質、口徑等基礎信息分析，模擬瞬態壓力對管道的壓強，從而分析瞬態壓力的影響范圍

傳輸RTU

行業應用情況

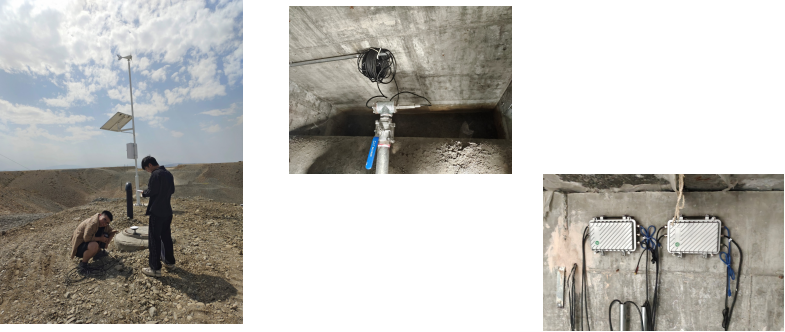

管道安全監測應用

管道安全監測應用——冀東油田原油管道泄漏監測
