VOC在線監測系統 FM-VOC

　　概述：

　　VOC在線監測系統主要用于工業企業中的揮發性有機物的濃度檢測及超標報警。本儀器采用泵吸式采樣方式，將工業企業排氣筒或車間口處帶有揮發性有機物的氣體吸入儀器內，通過高精度PID光離子化傳感器進行分析，得出來的數據通過本儀器的顯示屏來展示，并可以將數據通過無線形式傳輸到環保局平臺。整套系統由采樣預處理、分析及數據處理單元、數據傳輸單元、實時顯示等組成，結構簡單，報警及時，動態范圍廣，實時性強，組網靈活，運行成本低。系統采用模塊化結構，組合方便，可根據用戶實際需求進行集成安裝。

　　工作原理：

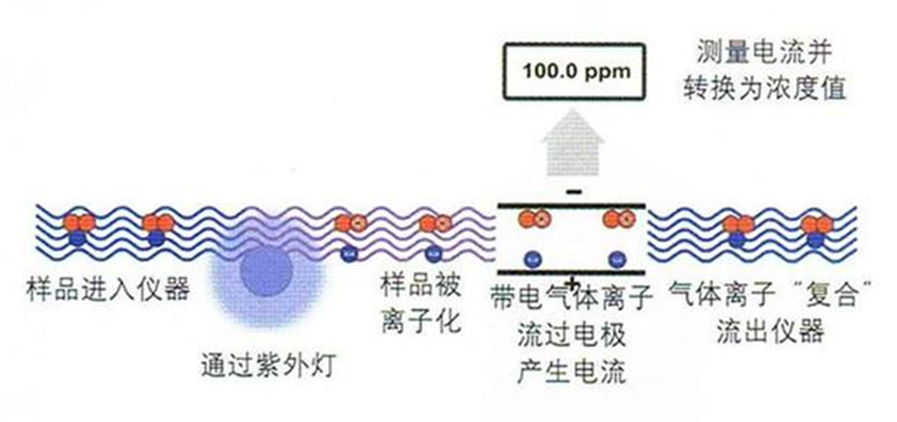

　　光離子化(PID)是使用一只10.6eV(或11.7eV)光子能量的紫外燈作為光源，這種高能量的紫外輻射可使空氣中幾乎所有的有機物和部分無機物電離，但仍保證空氣中的基本成分N2，O2，CO2，H2O以及CO，CH4不被電離(這些物質的電離電位遠高于10.6eV或11.7eV)，被測物質進入離子化室后，經紫外燈照射，原來穩定的分子結構被電離，產生帶正電的離子和帶負電的電子，在正負電場的作用下，形成微弱電流，通過檢測電流的大小，就可以知道該物質在空氣中的含量。

　　不同的有機物，其電離能不同，用不同能量的紫外光照射被測物質使其電離，形成帶電粒子，這些電離的微粒產生的電流經過檢測器的放大，就能在儀表上顯示濃度級別。這些離子經過電極后很快重新組合到一起變成原來的有機分子。在此過工程中分子不會有任何損壞。

　　功能特點：

　　.儀器采用進口高性能插拔式PID光離子傳感器和微控制器技術，具有信號穩定，精度高、重復性好、反應靈敏，維護便捷等優點，是一款高精度、高集成度、高可靠性、模塊化設計，可在惡劣環境下實現全天候、長期連續在線監測。

　　.內置預處理系統，可對氣體進行除塵、干燥處理，提高了分析精度，減少維護，延長設備使用壽命，可自檢及錯誤報警功能。

　　.可自行設置報警值，帶有報警功能，在有機物濃度達到報警值時，會啟動聲光報警?？刹婚g斷實時監控記錄的自動化監測系統，也可以與室外LED屏技術相結合，實現環境數據實時自動發布。

　　.設備具有數據存儲功能，不僅可提供方便的數據查詢方式;還可以通過接口將數據轉存至計算機，利用配套的上位機軟件進行數據存儲與分析，并輸出打印歷史和曲線圖，生成各種圖形數據表，并進行打印;

　　.可以通過4G無線或有線的數據傳輸方式發送至管理中心的數據接收平臺，并通過各類顯示終端(如LED大屏幕)進行實時發布，同時采用RS485輸出，可選擇接入PLC、DCS進行處理控制。

　　產品參數：

　　檢測氣體：揮發性有機氣體(VOC)

　　檢測原理：PID原理

　　檢測方式：泵吸式，長期連續工作

　　測量范圍：0-50 mg/m3;0-500mg/m3(可擴展，可定制)

　　分 辨 率：0.01 mg/m3(可定制)

　　重 復 性：≤2%

　　線性誤差：≤±3%FS

　　平行性：≤5%

　　響應時間：≤20秒

　　安裝要求：

　　1、有組織排放的固定污染源

　　其排氣筒排氣量小于60000m3/h，固定汚染源可安裝超標報警傳感裝置，同時企業車間外安裝超標報警傳感站裝置。

　　固定汚染源超標報警裝置的安裝應在風機出口1米處直管段架設平臺，平臺應有足夠的工作面積，便于工作人員安全、方便進行安裝、巡查、檢修等操作;固定汚染源超標報警裝置取樣探頭應設置于距風機彎頭下游不小于煙道直徑2倍處。

　　2、無組織排放的污染源

　　可密閉車間：單個車間在確保窗戶密閉的前提下，每個常用出入口安裝1臺超標報警傳感裝置。監測點位設在車間出入口外距離地面1.5米以上位置，且周邊無明顯干擾源，并確保設備安裝牢固。

　　不可密閉車間或露天場地：監測點位設在距離生產設施約1米，距離地面1.5米以上位置，生產設施四個方位各安裝1臺超標報警傳感裝置。
