輸電線路微氣象在線監測解決方案
一、系統概述
輸電線路微氣象在線監測系統是一套針對輸電線路走廊局部氣象監測而設計的高科技產品。系統集新型傳感技術、電磁兼容技術、數據處理與信號分析技術、低功耗設計技術、數據加密傳輸?shù)龋瑢崿F(xiàn)了對微氣象區的氣溫、濕度、風速、風向、雨量等信息的實時監測，并將這些環境信息可通過GPRS/4G無線通訊傳輸方式傳輸?shù)?.服務器，..分析系統可將收集到的信息進行存儲、統計及分析，以報表、曲線、統計圖等方式顯示給用戶。當監測值出現異常時，系統會以多種方式發出預警信息，提示管理人員。采集器內部集成安全加密芯片，實現了 電網要求的監測裝置數據加密及身份 功能，可與 電網安全接入平臺實現無縫接入。

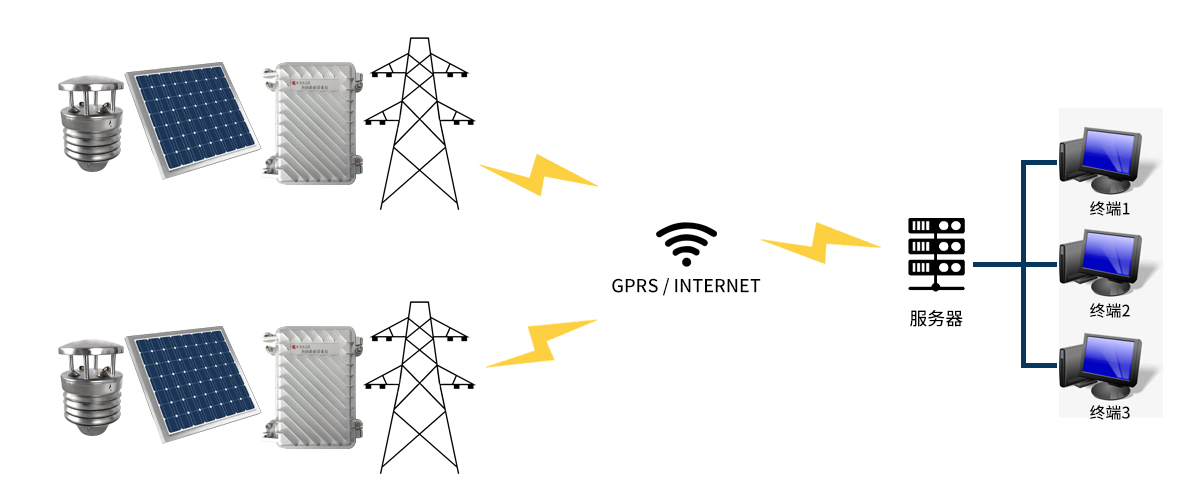

二、系統結構及組成
整個系統主要由主站系統、氣象狀態監測裝置、供電系統等組成。各組成部分功用如下：
三、技術指標
空氣溫度：-30～70℃;分辨率：0.1;精度：±0.3℃;
相對濕度：0～98RH;分辨率：0.1%RH;精度：±3%RH;
風向：0～360°;分辨率：0.1°;精度：±3°;
風速：0～60m/s;分辨率：0.1m/s;精度：±0.3m/s;
降水：0～200mm;分辨率:0.2mm;精度：10
氣壓：50～110 kPa;分辨率:0.1kPa;精度：±0.5kPa;
